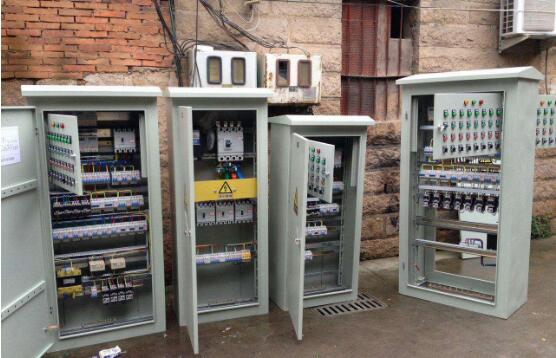

電力工程只是一個與電能的生產、傳輸和分配相關的項目。廣義而言，它還包括電力作為動力和能源在各個領域的應用。同時，我們可以了解輸變電行業的擴建項目。這里所謂的配電設備箱結構主要是指適用于施工現場電力工程配電系統的配電箱開關箱的箱結構。施工現場用電工程配電系統中設置的配電箱開關箱的箱體結構應滿足以下七個基本要求。
一、箱體材料:
配電箱時，開關盒箱體一般應由鐵板制成，也可由優質絕緣板制成，但不得由木材制成。制作鐵板時應使用冷軋鐵板，鐵板厚度應在1.5 ~ 2.0毫米之間。向小容量電氣設備配電的開關箱鐵板厚度可放寬至不小于1.2毫米。優質絕緣板是指具有阻燃性的絕緣板，如環氧樹脂纖維板、電源板等。厚度應確保適合室外使用，并具有足夠的機械強度。
第二，配置電氣安裝板:
配電箱時，開關箱內配置的電氣安裝板應滿足配電箱的要求，開關箱上的箱材安裝配置的電器和端子板等。不配置電器安裝板，不允許將配置好的電器和端子板直接安裝在箱體上。安裝電氣安裝板時，箱體正常安裝位置的后側之間應留有一定的間隙，以布置箱體的進線和出線。電器安裝板可以通過鉸鏈與箱體活動連接，也可以通過螺栓固定連接。鐵電器安裝板與鐵箱體之間必須保證電氣連接。當折疊用于鐵電器安裝板和鐵箱體之間的活動連接時，軟銅線必須跨接在兩者之間。
第三，增加氮和聚乙烯端子板。添加氮和聚乙烯端子板。主要目的是為配電箱開關箱的進線和出線中的N線和PE線分別提供一個集中的接線端子板，以防止N線和PE線混合。安裝氮、聚乙烯端子板時應注意以下三個問題。
1 N、PE端子板必須單獨設置，固定安裝在電氣安裝板上，并做好符號標記，嚴禁一起設置。其中，N端子板與鐵電器安裝板之間必須保持絕緣；聚乙烯端子板和鐵電氣安裝板必須保持電氣連接。用鐵箱安裝絕緣電氣安裝板時，聚乙烯端子板應與鐵箱電連接。
2 N、PE端子板端子號應與箱內進出線總數一致。
3 N、聚乙烯端子板應由紫銅板制成。
四、統一進出口設置位置為其正常垂直安裝位置的底面，不得設置在頂、側、背和門上，主要是為了幫助防止室外風、沙、雨、雪進入箱內。進出口處應注意以下三個問題。
1入口和出口應光滑、圓。
2入口和出口應配備固定線夾。
3入口和出口的數量應與入口和出口的總數一致。
五、根據箱體電氣設備的配置和安裝程序確定箱體的尺寸
電器配置是指電器的數量、類型和外形尺寸。安裝程序是指基于安裝、接線、操作、維護安全、方便和電氣安全距離保證的安裝尺寸關系規定。具體來說，箱內電器安裝板上電器的安裝尺寸關系可根據表(61)確定。
六、箱門，并配有鎖，以適應室外環境和用電管理要求。
七、箱體形狀有防雨、雪、霧、防塵結構，以適應室外環境的要求。
okcis/gongchengzb-dianligongcheng/配電箱電力工程施工程序

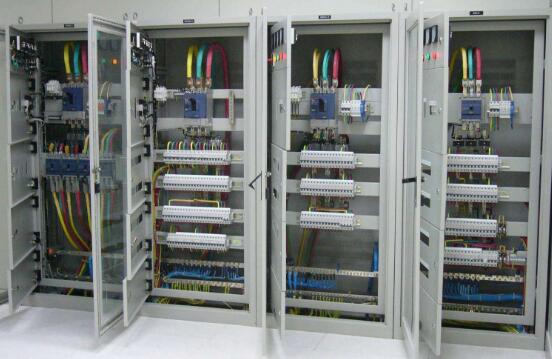

箱內導軌安裝:導軌應水平安裝，并與蓋板的開口操作孔相配合。
盒子以空的方式安裝:
1.在打開位置安裝時，首先注意盒蓋上方安裝孔的位置，確保打開位置在盒蓋的預留位置。其次，安裝時開關從左到右排列，預留開關位置為一個整體位置。
2.預留位置通常位于配電箱的右側。在首先排總的空開口和分開的空開口之間，為首先個空開口布線保留完整的整個位置。
空開零線接線:
1、零線顏色使用藍色。
2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。
3.不同相位之間的零線不得共享。如果與A相匹配的首先根黃線連接到兩個16A照明開口，那么與A相匹配的空的開口零線只能與兩個開口相匹配。匹配后，它直接連接到零線端子。
4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。
5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。
6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。
