KYN28-12中間開關柜結構介紹,高壓開關柜

KYN28-12中間開關柜結構介紹,高壓開關柜詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

KYN28A-12開關柜(全稱:鎧裝可拆卸交流金屬封閉開關設備)是一種三相交流50Hz室內成套配電裝置,主要用于接收和分配3.6-12 kV電能,并實現電路的控制、保護和監控。本能地滿足[GB3906、DL404、IEC-298標準]的要求,具有“防止斷路器誤動作、防止手車式斷路器帶負荷推拉、防止接地開關帶電合閘、防止接地開關在接地位置送電、防止誤入帶電區間”的“五防功能”,即高電壓開關柜。可配ZN63A (VSI)真空斷路器或進口VD4真空斷路器。

開關柜根據GB 3906-91“3-35kV交流金屬封閉開關設備”設計。整個裝置由兩部分組成:柜體和中央斷路器(即手車)。開關柜的結構圖見圖1。柜體由四個獨立的室組成:a母線室、b斷路器手車室、c電纜室和d繼電器儀表室。斷路器室門打開時,柜體有架空進、出線、電纜進、出線等功能方案。經過排列組合,柜體可以成為各種主接線方案的配電裝置。這開關柜可以從前面安裝、調試和維護,從而確保安全。而且提高了靈活性,體積小,減少了占地面積。

接下來,讓我們具體介紹中心類型開關柜的結構。

1.基本結構:

開關柜由固定柜和真空斷路器手車組成,這是其基本結構。對于安裝在開關柜的電氣部件,請參考結構圖1。

2.外殼和隔板:

0+殼和隔板采用優質鋼板制成,具有很強的抗氧化性和耐腐蝕性,比普通低碳鋼板具有更高的剛度和機械強度。三個高壓室頂部裝有泄壓裝置(見結構圖1)。當內部故障發生時,高壓室內的氣壓升高。由于柜門已被可靠密封,高壓氣體將通過泄壓裝置釋放。相鄰的開關柜被各自的側板隔開,機柜后面還有一個空氣緩沖層,可以防止開關柜被故障電弧熔化。繼電器儀表室D是一個與高壓區分開的獨立隔間。隔板將斷路器手車室B和電纜室C隔開。即使斷路器手車移開(此時百葉窗會自動關閉),也可以防止操作人員接觸到母線室A和電纜室C中的帶電部件。可以通過拆除緊固螺栓來拆除水平隔板,以便于安裝電纜密封端子。

3.開關柜獨立腔室:

(1)斷路器手車室

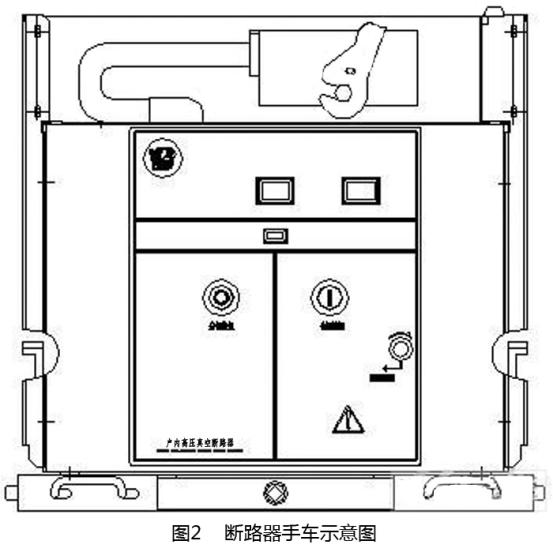

斷路器手車安裝在帶導軌的斷路器手車室b內,其示意圖如圖2所示。可以在操作、測試/隔離的兩個不同位置之間移動。當手車從操作位置移動到測試/隔離位置時,快門將自動覆蓋固定觸點,反向操作將打開。手車可以在開關柜時關門操作,手車的位置、手車的開/關按鈕、開/關狀態指示器和儲能/釋放狀態指示器可以通過門上的觀察窗看到。

顧名思義,手工藝品可以手動移動。框架由合金鋼板組裝而成,并配有斷路器和其他設備。帶有彈簧接觸系統的接觸臂安裝在斷路器的極上,當手車插入運行位置時,作為電氣連接。手車和卡車之間的信號、保護和控制線通過控制線插頭連接。手車一插入開關柜就固定在測試/隔離位置,并可靠地連接到開關柜的接地系統。通過觀察窗或安裝在低壓室面板上的手車電氣位置指示器可以看到手車的位置。

(2)公共汽車室

母線從一個開關柜引向另一個開關柜,并由分支母線和套管固定。矩形分支母線通過螺栓直接連接到主母線,無需任何連接夾。所有母線和分支母線都覆蓋有熱收縮套管。套管板和套管隔離柜與柜之間的母線,具有支撐作用。對于大的電應力開關柜來說,通常需要這種支持。

(3)電纜室

電流互感器和接地開關安裝在電纜室的后部。避雷器也可以安裝在電纜室。當電纜室門打開時,有足夠的空間供施工人員進入機柜安裝電纜(較多可并聯6根電纜)。電纜入口處覆蓋的底板可由非磁性不銹鋼板制成,可開槽,便于現場施工。底板中穿過一次和二次電纜的變徑密封圈的開口應適合已安裝的電纜,以防止小動物進入。

(4)繼電器儀表室

開關柜輔助部件安裝在低壓房間和門上。控制線槽有足夠的空間和蓋板。左線槽用于引入和引出機柜之間的連接。右線槽用于敷設開關柜內部連接。低壓室的側板上設有控制線交叉孔,以控制電源的連接。

更多選型規格報價定制等問題可及時聯系廠家,以上就是KYN28-12中間開關柜結構介紹,高壓開關柜全部內容。
