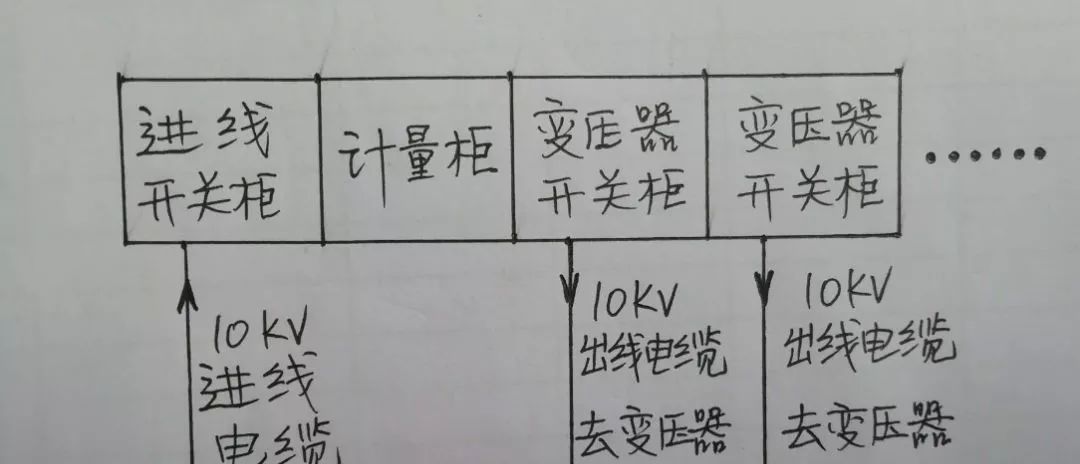

下圖顯示了一般高電壓開關柜的配置。10kV進線電纜從室外10kV高壓輸電桿連接。樹木鳥類教育電氣設計視頻課程

本文主要介紹高電壓開關柜的兩個方面:

1.機柜中相關電氣元件的原理和功能。

2.高壓下的日常操作開關柜。

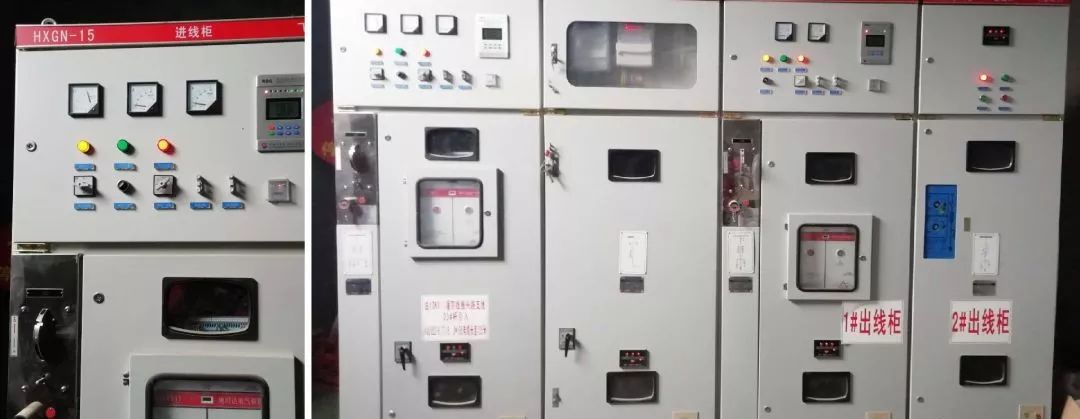

有許多類型的高壓開關柜，這里介紹的型號是HXGN-15和XGN112。

一、相關電氣元件的原理和功能

(1)進線柜中的控制變壓器

這里介紹的變壓器位于高壓進線開關柜內，如下圖所示:

(2)控制變壓器銘牌

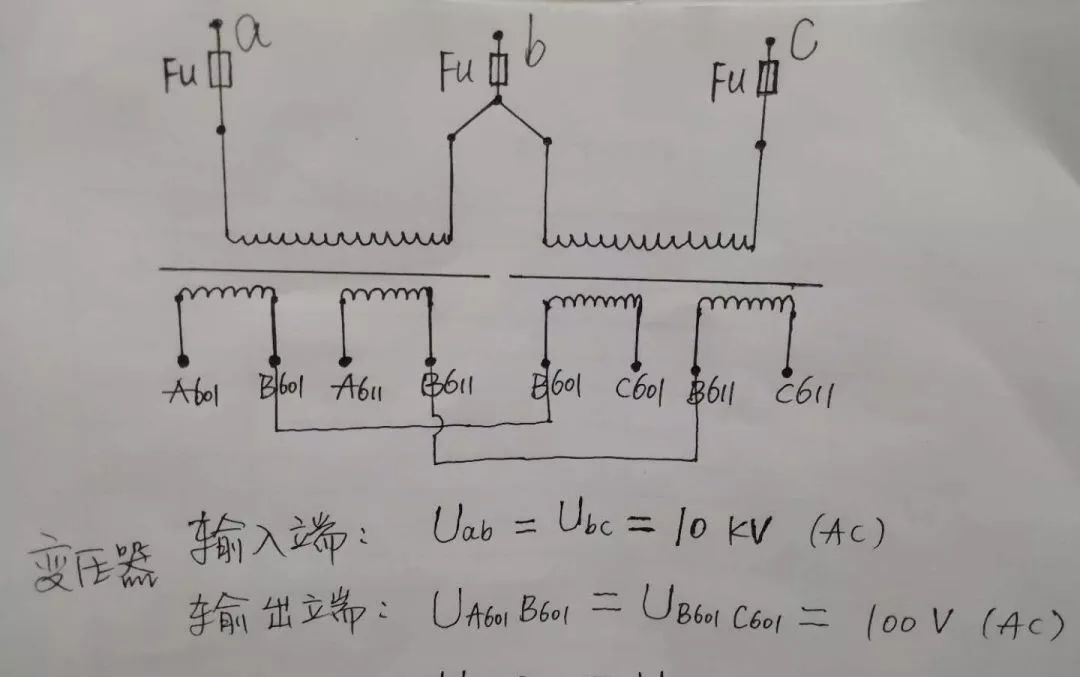

該變壓器的電源由10KV進線電纜通過保險絲提供。只要10KV進線有電，并且進線開關柜接通或斷開，變壓器就有電。電路原理如下所示。

變壓器有兩組輸出電壓:100伏和220伏

100伏電壓用于檢測引入的電纜電壓，即電源電壓，它是輸入到高壓柜微機保護裝置的信號電壓。

220伏電壓用于控制高壓真空斷路器的閉合和斷開，也用作一些保護元件(如變壓器電接觸溫度計、氣體繼電器等)的電源。)。

二。電流互感器和計量柜中的變壓器

電流互感器和柜內變壓器用于測量電量。

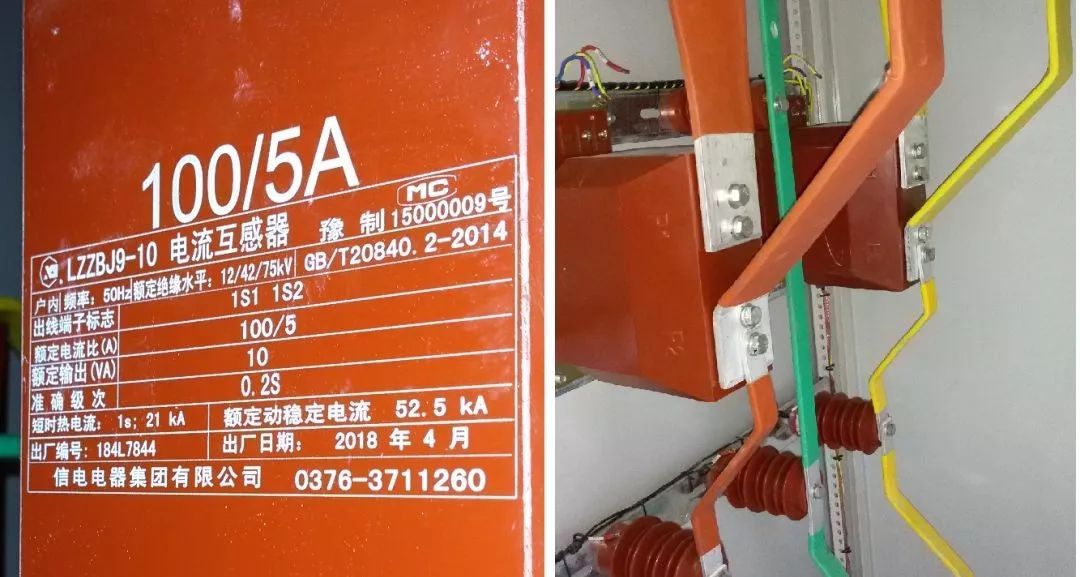

從上圖可以看出，柜內電流互感器的變比是100/5。

電壓互感器一般為10KV至100V，即10，000/100。

因此，柜內電表的倍率為:20*100=2000

計量柜中電壓互感器或變壓器的電路原理如下所示。電壓UAB和UBC連接到安培計。

三、高壓柜微機保護測控裝置

該裝置通過智能控制高壓真空斷路器的閉合和斷開，可以保護電纜、變壓器、高壓電機等設備。具有速斷保護、反時限過流保護、過載保護、零序過流保護、欠壓保護、過壓保護、失壓保護、斷相保護等功能。

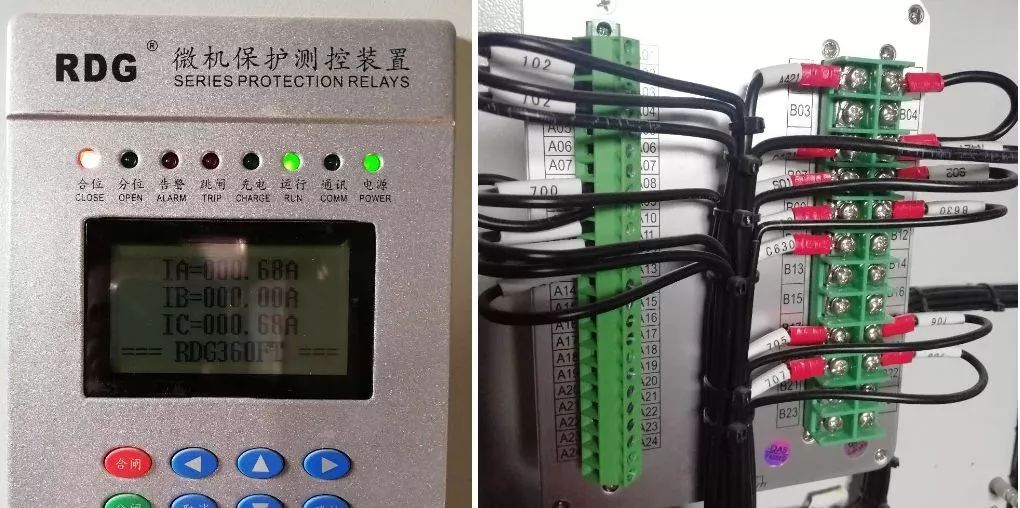

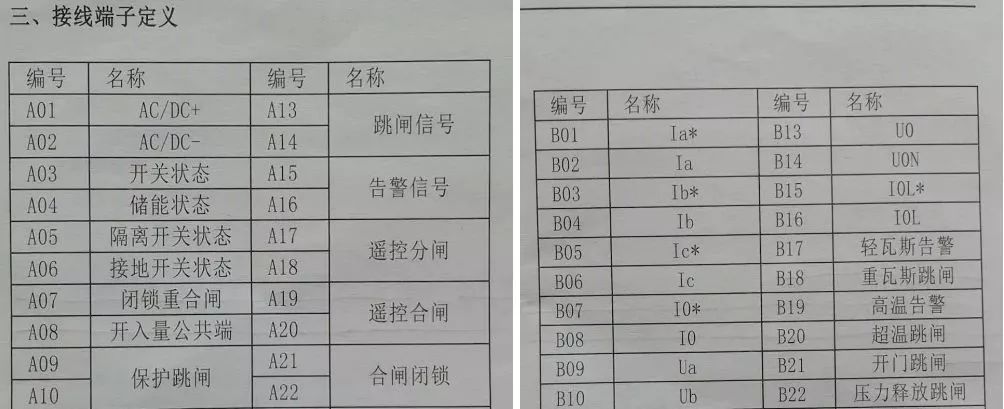

微機保護裝置相關端子的定義:

四、高壓柜面板相關按鈕、開關

本文主要介紹開關旋鈕、開關壓板、儲能按鈕的工作原理。

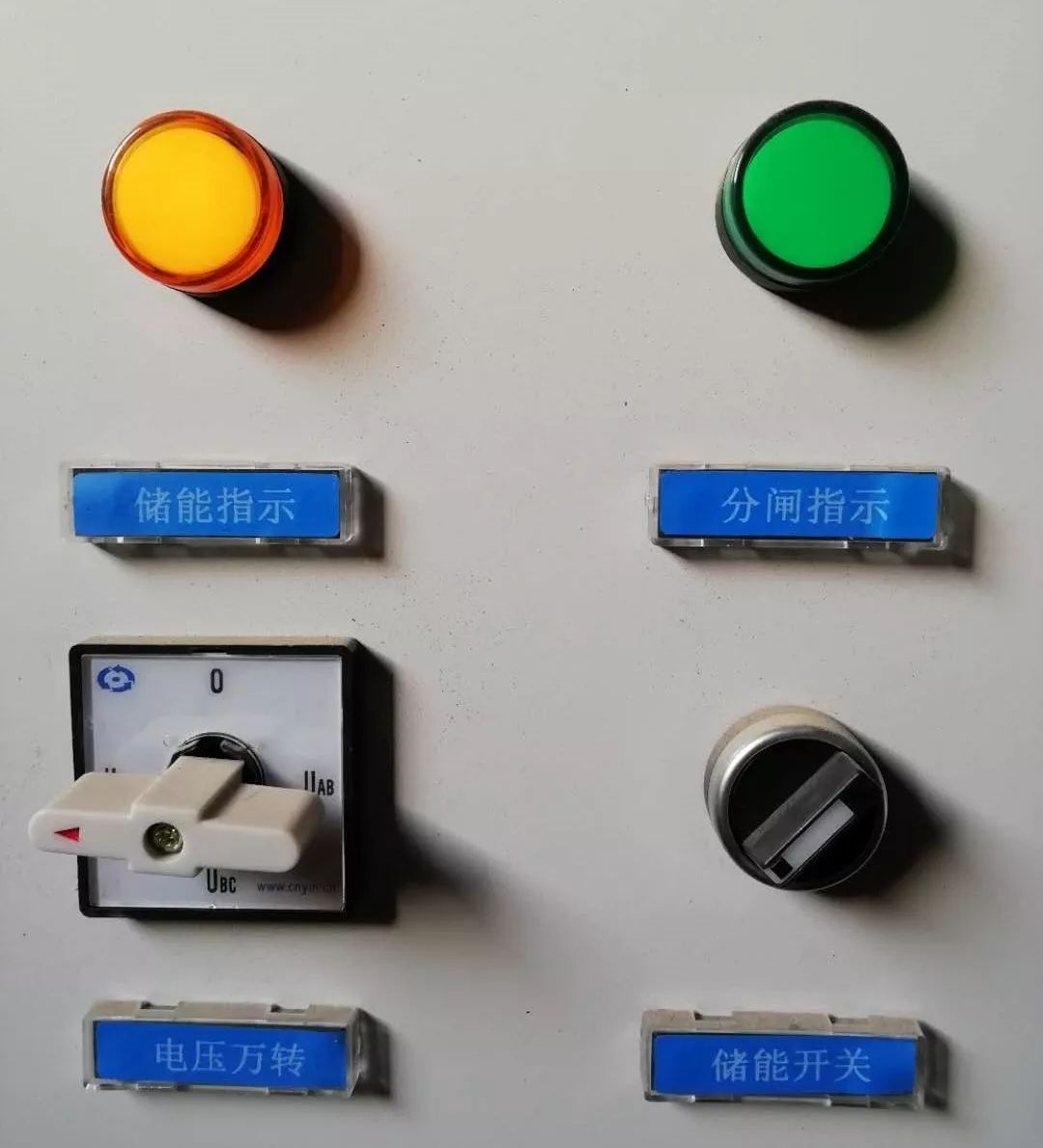

(1)儲能開關和儲能指示器:

將儲能開關轉到“開”位置，儲能電機將通電并開始儲能。儲能完成后，限位開關將切斷儲能電機，儲能指示燈將點亮。

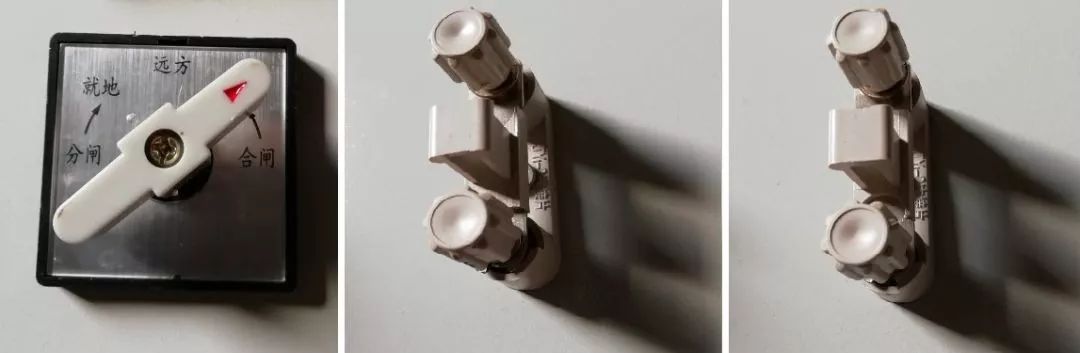

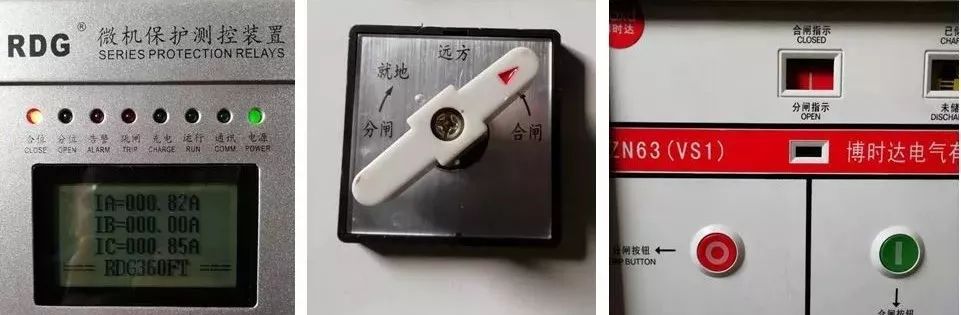

(2)高壓真空斷路器分合閘旋鈕和分合閘壓板:

儲能完成后，將旋轉開關轉到“閉合”位置，閉合線圈通電，斷路器閉合。同樣，在閉合斷路器后，將旋轉開關轉到“打開”位置，打開打開線圈，打開斷路器。

注意:這里的開關信號都是脈沖信號，不做維護。

人們會問，“這個開關壓板的功能是什么？”。

從下面的電路圖可以看出，這個壓板實際上是一個連接件。拆除壓板后，微機保護裝置不能對斷路器進行保護合閘和保護合閘操作。

AC220V電源l和n取自前面描述的進線柜的變壓器，QF是空氣開關，SA是三檔轉換開關(1和2在本地打開和關閉。中間是“遠方”，即由微機保護裝置控制。1和3被本地接通)，D1是真空斷路器中的輔助觸點。

微機保護裝置如何控制高壓真空斷路器的合閘和分閘？

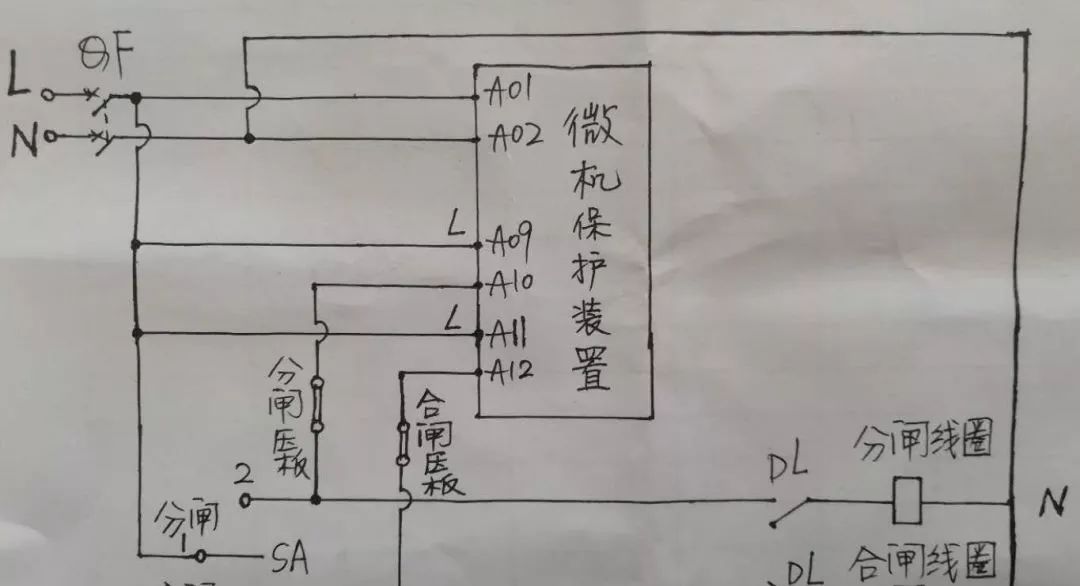

原理如上圖所示:當微機保護裝置正常使用時，按下面板上的“關閉”按鈕，保護裝置輸出信號打開端子A11和A12，然后通過閉合壓板，閉合線圈通電，斷路器閉合。如果微機保護裝置檢測到故障(如過電流、高溫等)。)在設備運行期間，它將輸出信號以使端子A09和A10導電。通過斷開壓板，斷開線圈將通電，斷路器將斷開，從而保護電氣設備。

?

五、高壓開關柜日常運行

高壓開關柜的日常操作主要包括以下兩個方面:

(1)關閉和打開操作；

(2)打開機柜，在機柜內進行檢修操作。

六、首先介紹高壓柜的合閘和分閘操作

在閉合和打開開關之前，高壓柜必須儲存能量，否則開關不能閉合和打開。在高壓柜中儲存能量有兩種方式，一種是電能儲存，另一種是手動能量儲存。電能儲存是利用面板上的控制按鈕給儲能電機通電進行儲能。手動儲能是用儲能曲柄手動儲能。

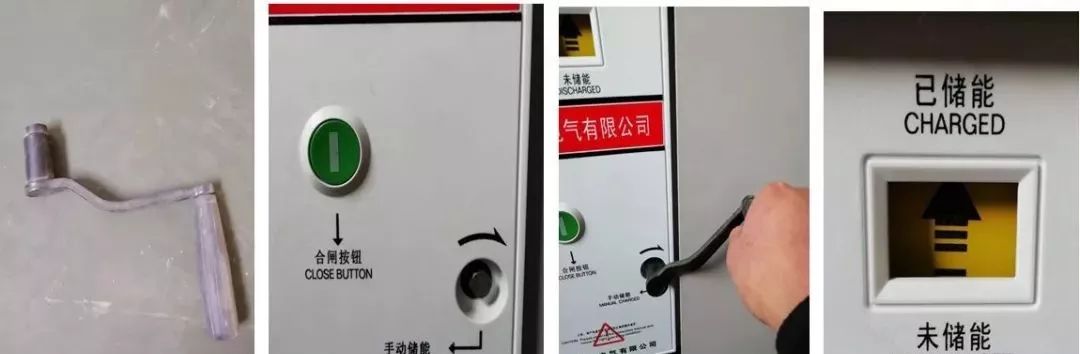

手動儲能如上圖所示:將儲能曲柄插入標有“手動儲能”的孔中，順時針搖動手柄。當儲能指示器箭頭從“未儲存”跳到“儲存”時，儲能結束。

高電壓開關柜有三種開啟方式:

(1)按下微機保護裝置面板上的“開”按鈕；

(2)轉動高壓柜面板的就地“開”旋鈕；

(3)按面板上的機械關閉按鈕

如下圖所示:

高壓開關柜打開有4種方法:

(1)按下微機保護裝置面板上的“釋放”按鈕；

(2)轉動高壓柜面板的就地“跳閘”旋鈕；

(3)按面板上的機械釋放按鈕

七、打開機柜，進行機柜檢修操作

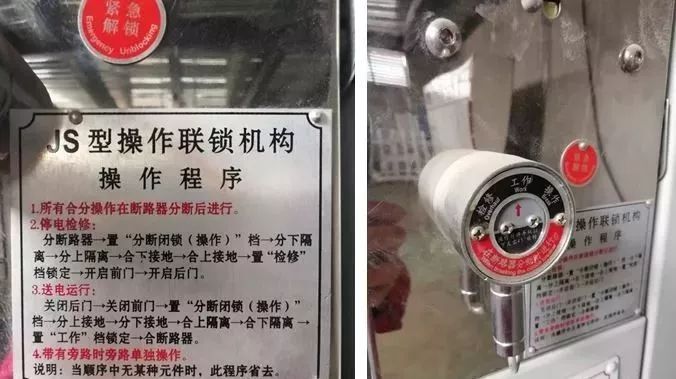

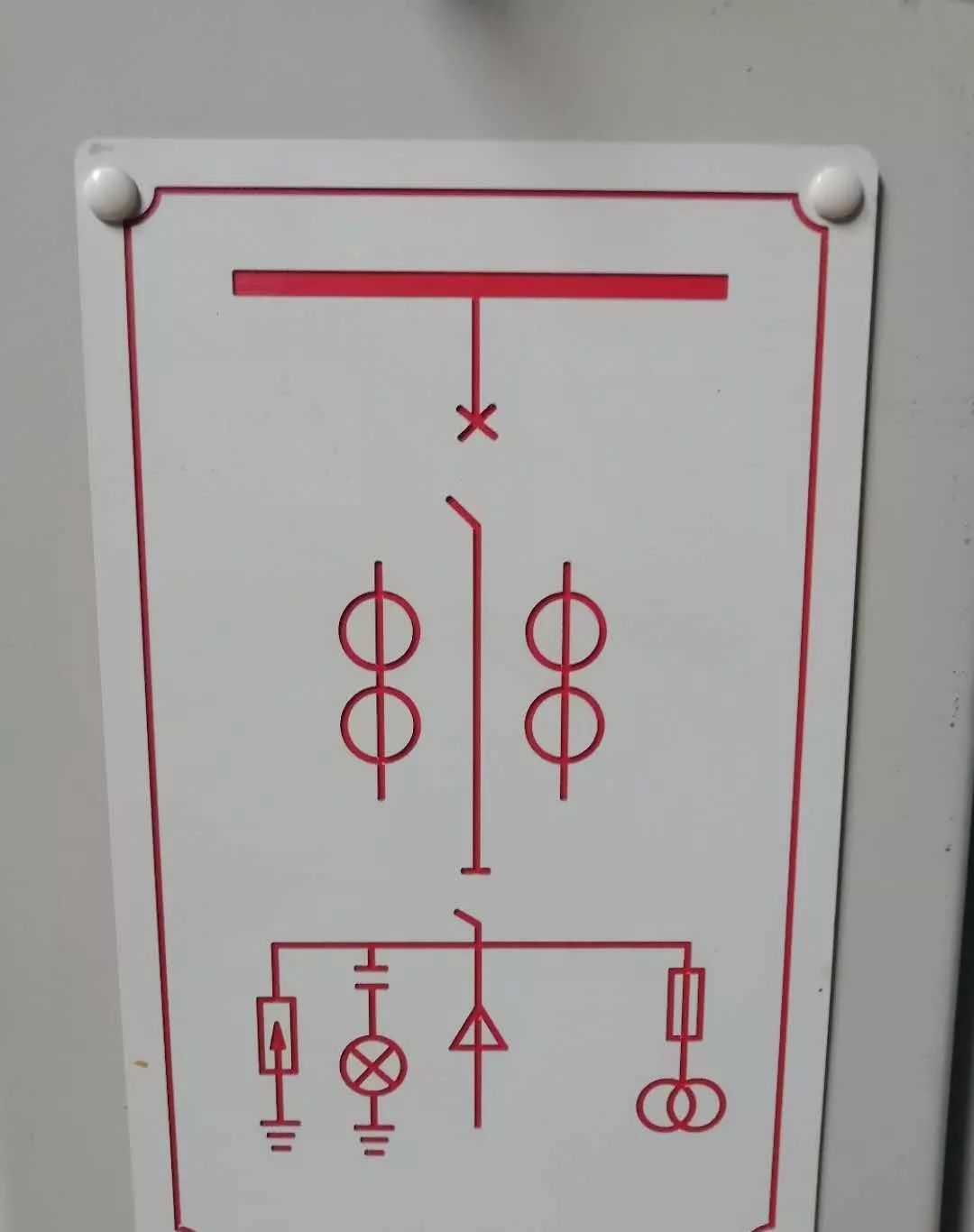

打開高壓柜的操作應嚴格按照操作說明進行。操作說明通常標記在機柜上，如下圖所示。

需要解釋的一點是，當操作序列中沒有元素時，跳過這一步。例如，如下圖所示，主電路只有高壓真空斷路器、下隔離、無隔離、上接地和下接地。然后，在斷電和維護期間，應遵循以下步驟:

分斷路器-設置“斷路和閉鎖(操作)”檔位-分隔離-設置“維護”檔位以鎖定-打開前門-打開后門。省略了“分離開”、“接地閉合”和“接地閉合”三個步驟。

較后，還有另一個操作注意事項，即操作隔離開關時，尤其是閉合隔離開關時。

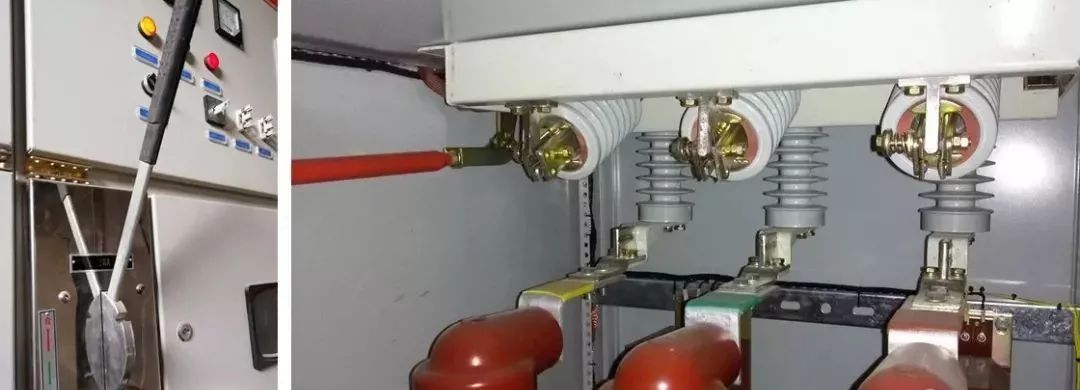

(1)、強度不能太大、太快、太準確、太成功。

(2)隔離開關閉合后，一定要透過玻璃窗看它是否到位。如果它不在適當?shù)奈恢茫仨氃俅侮P閉，直到它在適當?shù)奈恢谩Ｒ驗槿绻辉谶m當?shù)奈恢茫|點的接觸面積很小，并且在經過長時間的負載電流之后，觸點將會被嚴重加熱和燒壞。
