中心高壓開關柜因其體積小、占地面積小、結構緊湊而被廣泛應用于配電系統。然而，由于在設計和制造過程中，一些附件不太適合在生產現場使用。根據現場經驗，分析了存在的問題，并提出了幾點改進措施。

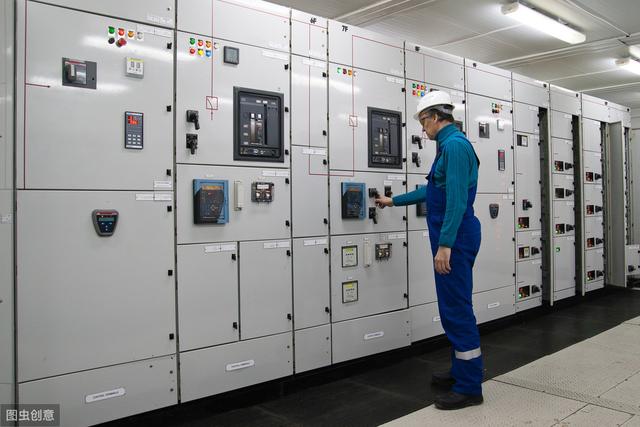

中央高壓開關柜具有技術性能高、設計新穎、結構合理、可靠的“五防”聯鎖功能、體積小、柜體技術先進、獨立封閉的繼電器儀表室、母線室、斷路器室等特點。安裝維護方便，操作簡單，運行可靠性高，使用壽命長等。因此，我們的大多數35kV及以下系統采用中央高壓開關柜。

我公司管轄50多套變電站套。10-35kV系統中有600多個中間柜。中間機柜較多，主要是KYN、DYK和GG-A。雖然中央高壓開關柜具有明顯的優勢，但在現場應用中仍存在許多問題和安全隱患。根據現場經驗，作者提出了幾點改進措施，供用戶和廠家參考和討論。

運行中存在的問題

1)在母線上安裝絕緣熱收縮套有很多缺點

近年來，由于電網建設迅速，開關柜也一直供不應求。為了減小柜體的尺寸，大多數制造商已經減小了母線之間的絕緣距離以及母線和柜體之間的絕緣距離。因此，凈空氣絕緣距離和爬電比距離均小于相關規定。為了滿足絕緣強度，制造商采用了在母線上安裝熱縮護套的方法。

安裝熱收縮套有許多缺點。首先，匯流條通常具有大的載流能力，并且產生的熱量被熱收縮套包裹，這不利于散熱。其次，收縮套管受熱后容易發生靜電吸塵，天氣潮濕時會產生較大的放電現象，從而降低收縮套管的絕緣強度；第三，熱收縮套不防火。當發生電氣火災事故時，熱縮護套成為“向室內點火”和“火上澆油”的媒介，加速了事故的進一步擴大。

我公司發生了兩起電纜頭火災事故，引發了母線室熱縮護套著火，導致母線熔斷器開關燒壞。因此，母線不應配備熱縮護套，導體與地之間的絕緣距離應滿足國家電網公司的18項對策要求。

2)中央柜電纜室后柜門鎖定程序不合理

Most 開關柜在操作鎖定過程中設計不合理。當線路停止維護時，必須關閉線路接地開關或在電纜頭安裝接地線。制造商設計的開關操作順序如下:開關關閉后，將開關手車拉到試驗位置，用機械鎖鎖住電纜室柜門，接地開關關閉后，電纜室柜門才能打開。

這種設計概念可能是基于防止電擊事故的發生，但它忽略了接地設備在接地前不需要驗證電壓的規定?，F場作業時，電纜線路接地前，必須確認電纜線路無電壓，驗電時必須打開電纜室柜門。因此，操作鎖定程序中的開關柜設計與現場使用不一致。

3)開關柜打開后面的電纜柜不方便。

在我們公司變電站中，相當多的開關使用KYN系列中央柜，而開關柜的背面使用擋板門，擋板門用許多螺釘緊固。一些觀察窗位置太高，而另一些太小。

這有兩個缺點。一是檢查設備不方便，看不到接地開關的操作位置。安裝在電纜室下部的避雷器看不到避雷器的運行狀態。其次，當電纜線路維護需要確認沒有電氣安裝接地線時，很難打開電纜室的柜門，還需要一個專用的內六角扳手。

4)開關柜前面板上儲能指示燈的含義不一致

開關柜面板配有開關儲能指示器，用于通知操作和維護人員開關機構是否已經儲能。在早期產品中，開關柜沒有儲能指示器，這不利于監控開關是否儲能。開關柜配有儲能指示燈，但指示燈的含義不一致。有些在“不儲存能量”時開啟，有些在“儲存能量”時開啟，有些只在“儲存能量”時開啟。指示燈含義不一致，不利于操作人員判斷開關是否儲能。

5)中心開關柜電纜室內避雷器位置不合適

目前，中央機柜都是通過電纜引出的。為了防止過電壓，避雷針安裝在電纜室的下部。然而，一些避雷器直接安裝在電纜頭連接處的下方，占據了電纜的安裝位置。由于電纜室內空間狹小，電纜又厚又硬，不易彎曲，給電纜頭的連接和安裝帶來困難。

6)手車開關面板上沒有中文標志

手車開關面板配有開/關位置指示器和手動開/關按鈕。開/關位置指示器使用數字0和1來指示開關的操作狀態。手動開/關按鈕由紅色和綠色區分，有些用英語標記。這些部件對操作和維護非常重要，但沒有中文標記。

7)中央柜綜自護板下端未留有微機“五防”開關操作電路的電碼鎖孔

根據規定，電氣設備應配備“五防”裝置。目前，變電站是非常普遍使用的微機“五防”裝置。為了防止開關誤斷，在開關操作電路的電源中串聯了一個“五防”電碼鎖。但是，廠家沒有在中央柜單元面板下預留微機“五防”開關操作電路的電碼鎖孔，給現場安裝和接線微機“五防”裝置帶來很大不便。

改進措施和建議

1)不要在母線上安裝絕緣熱收縮套。凈空氣絕緣距離應符合要求。

高電壓開關柜時，應選擇具有完整“五防”功能的加強絕緣產品，其外絕緣應滿足以下條件:凈空氣絕緣距離≥125毫米(12kV)和≥360毫米(40.5kV)；爬電比≥18毫米/千伏(瓷絕緣)和≥20毫米/千伏(有機絕緣)。

因此，建議中央柜內的母線不要設置熱縮護套，導線與地面的絕緣距離應符合要求，以防火災事故。

2)中央機柜電纜室的后機柜門用現場顯示器鎖定。

針對操作鎖定過程中開關柜設計不合理的問題。在生產中，我們拆除了土刀鎖緊的電纜室柜門機械鎖緊裝置，采用了微機五防鎖緊。我們建議廠家拆除這部分功能，當帶電顯示器有電壓時，可以用線路側的帶電顯示器鎖住電纜室的柜門，當帶電顯示器沒有電壓時，可以打開電纜室的柜門。

然而，帶電顯示器上的電流只能證明電路有電壓，而帶電顯示器上的電流不足不能完全證明電路沒有電壓。因此，當電纜線路需要接地時，用戶必須首先確認沒有電壓，這對用戶來說非常清楚。

3)開關柜背面電纜室柜門由擋板式改為轉軸式。

建議將電纜室的后擋板改為帶轉軸的門，門可以掛一把鎖，由微機鎖定。在門下端的適當位置開一個200×150毫米的觀察孔，觀察孔用推拉式有機玻璃堵住。

這樣，可以通過有機玻璃窗口觀察設備，并且當用紅外溫度計測量電纜頭時，可以將有機玻璃推到一邊進行溫度測量。電纜室的門也很容易打開，在檢查電纜線路并接地時不會誤操作。

4)開關柜前面板上儲能指示器的指示應統一

根據現場運行經驗，建議將儲能指示燈改為始終點亮的“儲能”指示燈。如果“未儲能”指示燈亮，即開關儲能后指示燈不亮，但當燈損壞或電路故障時指示燈不亮，操作者無法判斷是否正常。

如果“儲能過程中”開關的指示燈亮，當指示燈不亮時，也可能是燈故障或電路故障，這并不表示儲能或電路故障是否存在。只有當“儲能”指示燈正常亮時，開關機構才能正常儲能；否則，開關不儲存能量或指示燈電路故障。只要“儲能”指示燈不亮，操作員應進一步檢查以確定原因。

5)避雷器在中心開關柜電纜室的位置應合適。

為防止過電壓，電纜室下部安裝的避雷器位置應適當，留出安裝電纜頭的位置，使安裝更加方便，也便于用戶使用。

6)手車開關面板上的標識應為中文

手車開關面板上的開關按鈕可用于維護和調試，也可用作緊急跳閘按鈕。打開和關閉位置指示器指示開關的運行狀態。這些部件對于操作維護和操作檢查非常重要，用戶一目了然。

建議制造商在這些部件的上端使用中文標記，下端使用英文或數字標記，以便于現場操作、維護和檢查。

7)中央柜綜自組裝面板的下端應設有微機“五防”開關操作電路的電碼鎖孔

為了便于現場安裝微機“五防”裝置，建議廠家在中央柜自組裝裝置面板下預留微機“五防”開關操作電路的電碼鎖孔，并與電碼鎖的二次線匹配。

結論

中央高壓開關柜在現代電網建設中發揮著越來越重要的作用，但在實際運行中仍存在一些缺陷和問題。因此，有必要分析存在的問題，思考解決問題的措施和方法。采用上述改進措施后，中央設置開關柜將更加完善和合理，將起到保證安全生產的作用。運行巡檢非常方便，安裝和維護也非常方便，更有利于廠商的市場競爭。
