配電柜銅排計算方法:估計GGD機柜開關柜銅排消耗

配電柜銅排計算方法:估計GGD機柜開關柜銅排消耗詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

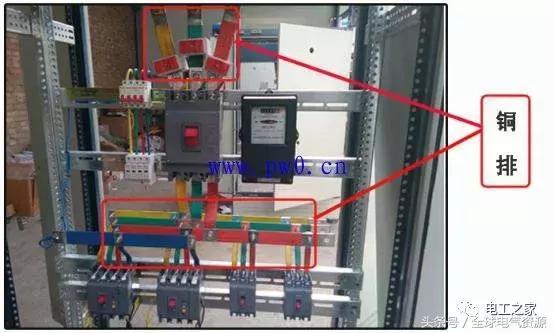

銅棒是我們制作成套設備時經常使用的一種材料。銅排,也稱為銅母線或銅母線,由銅材料制成,在電路中起著輸送電流和連接電氣設備的作用。銅排廣泛用于電氣設備,尤其是成套配電設備。一般來說,配電柜的U、V、W相母線和PE母線都是銅排。在使用中,銅排通常標有相位顏色字母標記或套有代表相位顏色的絕緣套。U相銅排為“黃色”,V相銅排為“綠色”,W相銅排為“紅色”,PE母線為“黃色和綠色”。

由于銅條的價格相對較貴,加工也比較麻煩,a 配電柜中有多少銅條需要精確計算,不能太多或太少,那么如何計算一個柜中銅條的數量呢?公式或原則是什么?

配電柜銅排計算方法:估計GGD機柜開關柜銅排消耗量

1.首先是進線柜(以三級開關為例)。進線機柜有一條機柜頂部進線、一條機柜側進線和一條機柜底部進線(通常為當前電纜進線)。機柜頂部進線一般要求ABCN四相母排頂部約200毫米。進線機柜不帶進線閘刀開關的三相單排機柜頂部約1.5米。帶進線閘刀開關的進線機柜頂部與帶進線閘刀開關的進線機柜頂部大致相同,因為進線斷路器需要向下移動。

零排n需要從機柜的底部延伸到機柜的頂部,并且需要彎曲并固定在中間,通常大約為2.5m..斷路器的下端需要回到母線。返回桿的三個相位中的每一個大約為1.5米(帶閘刀開關的為2.2米)。此外,斷路器下端的重疊桿平均約為1米。如果柜側進入線路,斷路器上端0.8m就足夠了,零線2m就足夠了。進線較低時,上行三相各為0.8m,下行各為0.7m,接零排母線。如果是雙排,直接雙排。

計算單個引入機柜的銅排使用量,如下所示:

首先種類型:對于沒有送絲刀開關的送絲柜上的送絲GGD,中航三相(1.5+1.5+1)*3=12米+零排n要求2.5米;

第二種類型:應使用帶進線開關的三相交流電(1.5+2.2+1)* 3 = 14.1米+0排2.5米。

第三種類型:ABC三相(0.8+1.5+1)*3=9.9 m+0行n要求在側饋線上有2 m無閘刀開關。

第四種類型是(0.8+2.2+1) * 3 = 12m+2m零排,用于帶進給開關的側進給。

第五類:下進線(0.8+0.7) * 3 = 4.5m

在很多情況下,側入口線要求ABCN四項離柜0.2米,總共約3米,以便客戶連接變壓器。進線機柜的銅排成本通常占成本的50%以上。銅排設計、安裝和生產中的任何一個步驟都直接決定了銅排的用途。因此,在報價過程中,我們必須根據圖紙要求報價。如果圖紙不清楚,我們必須及時與客戶和公司內部技術溝通。

2.GGD連接機柜和進線中使用的銅排數量幾乎相同,并且可以用相同的方法計算。

3.GGD出線柜基本相同,除了出線回路的數量。一般來說,閘刀開關的頂部和母線的接地電阻加起來為1.5米,閘刀開關的底部為1.2米,出口開關的母線為2米(2.5米乘1米,3米乘1米)。如果有兩把刀,刀開關的頂部和底部將會加倍,并且桿不會改變。出線柜的上分支排為0.9m。根據空開口型號選擇尺寸。

出線柜單極1.5+1.2+2 = 4.7m

空的上部分支行0.9m *循環數

出線柜單極3+2.4+2 = 7.4m

4.GGD電容器柜刀閘的上端為1.5米,下端為1.2米,母線為2米,即電容器柜為1.5+1.2+2=4.7米。

以上是GGD開關配電柜中銅排用量的計算方法,可供參考。
