ABB高壓柜是行業較佳品牌。較近，以ABB高壓柜的五防結構為主題，對其五防閉鎖裝置進行了探討。

開關柜的五種防御是什么？

1、防止負荷分離開關。(隔離開關不能在斷路器、負載開關和接觸器閉合狀態下操作。)

2、防止假分、假斷路器、負荷開關、接觸器。(只有當操作說明與操作設備相對應時，才能操作被操作的設備)

3.當接地開關處于閉合位置時，防止其閉合斷路器和負載開關。(只有當接地開關處于斷開狀態時，隔離開關或手車才能閉合到工作位置，斷路器和斷開開關才能操作和閉合)

4.充電時防止接地開關誤合。(只有當斷路器關閉時，隔離開關或手車才能操作，才能從工作位置退回到試驗位置，接地開關才能閉合)

5、防止誤入帶電區間。(只有當車廂沒有充電時，門才能打開進入車廂。電氣二次防誤閉鎖和微機防誤閉鎖必須同時運行)

開關柜應具有五種預防功能。具體要求如下:

當斷路器處于合閘位置時，斷路器手車不能拔出。

當斷路器打開時，斷路器手車不能從實驗位置推入。

c斷路器手車處于運行位置，接地開關不能閉合。

d .當接地開關接通或斷開時，斷路器手車不能從試驗位置推入。

e斷路器手車一旦隔離插頭不在位，斷路器就不能閉合

f斷路器手車在運動過程中，斷路器不能閉合。

g斷路器手車和控制電路插頭應上鎖。當斷路器手車處于工作控制回路時，插頭不能拔出。

h .當接地開關處于閉合狀態時，斷路器手車不能從試驗位置推動工作位置。

一、電纜室門只有在接地開關處于閉合狀態時才能打開；電纜室的門通電時不允許打開。

實時顯示和接地開關已鎖定。

k斷路器應具有防跳功能，在一條指令下只能閉合一次。

讓我們看看ABB的開關柜是如何實現“五防”功能的。

鎖定1。斷路器室門打開時，手車不能擺動到運行位置。

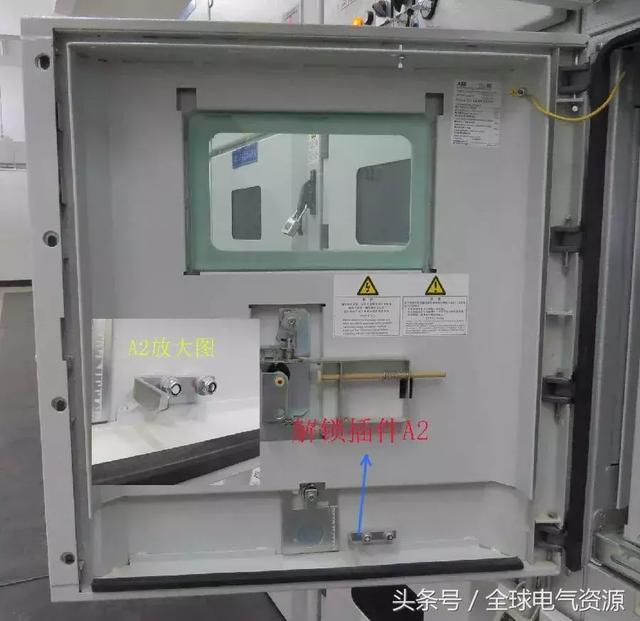

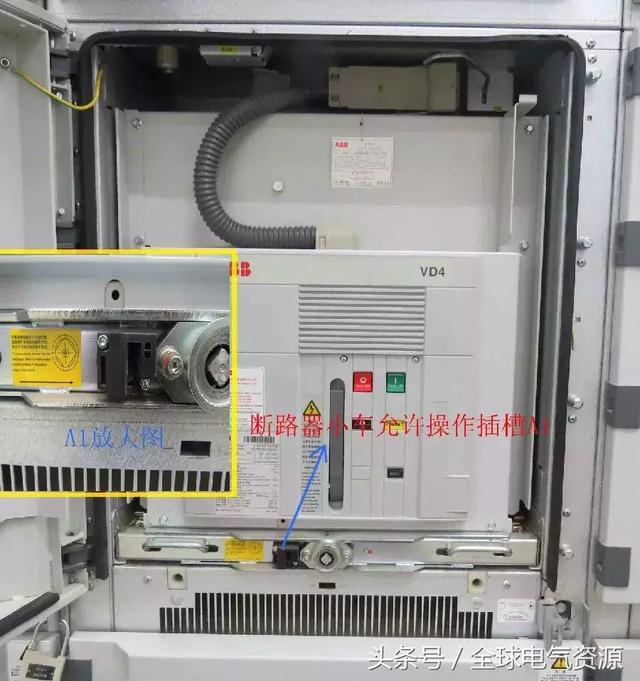

如下圖所示，允許斷路器手車操作插座A1和門板解鎖插頭A2，插座A1和門板解鎖插頭A2與螺桿配合實現斷路器室門打開時，手車搖把不能放入手車操作插座，手車斷路器不能操作。

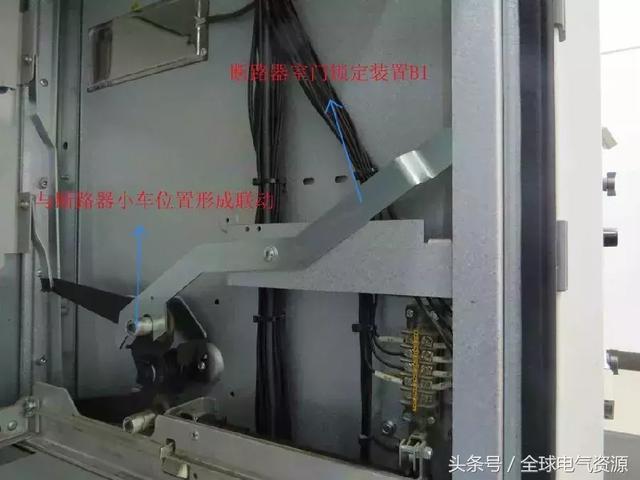

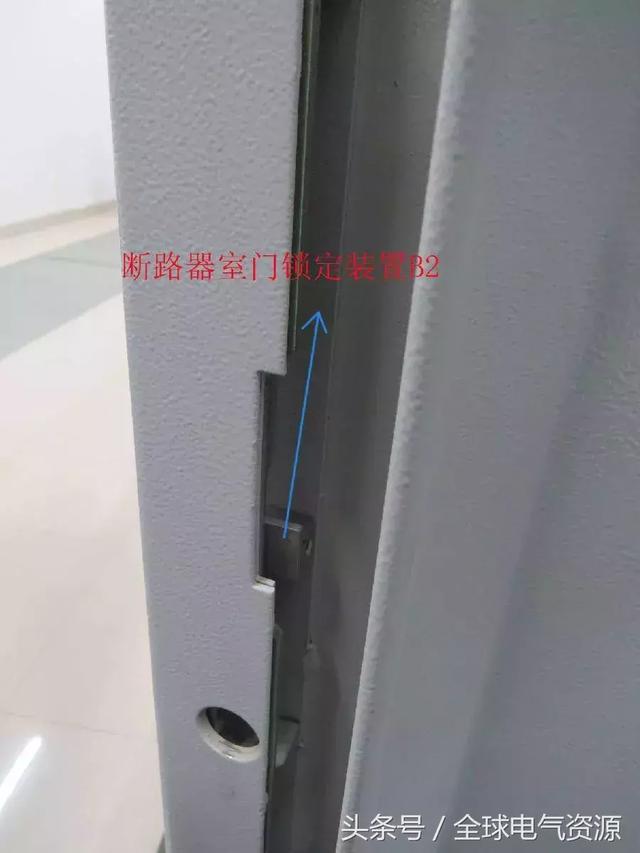

鎖定2。當手車處于運行位置或中間位置時，斷路器室門不能打開。

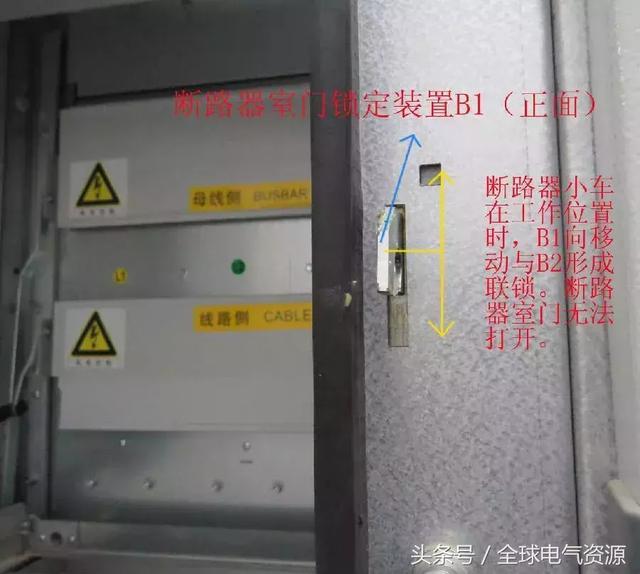

如下圖所示，手車位置與斷路器室門鎖定裝置B1相連。當手車處于工作位置或中間位置時，鎖定裝置B1與斷路器室門鎖定裝置B2鎖定，斷路器運行時門不能打開。

鎖定3。當電纜室門打開時，接地?zé)o法操作。如下圖所示。

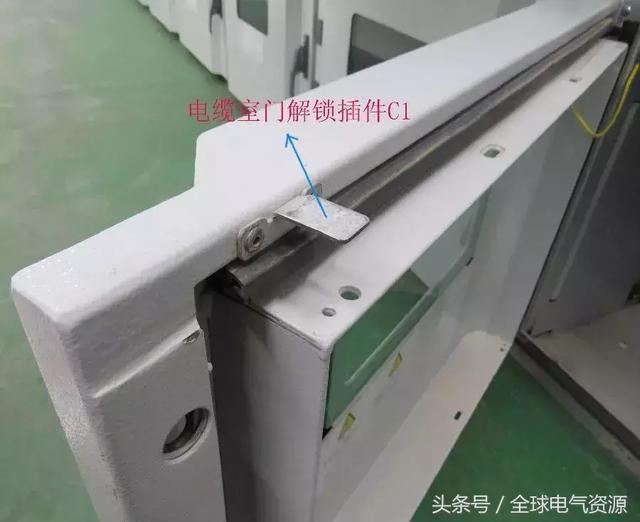

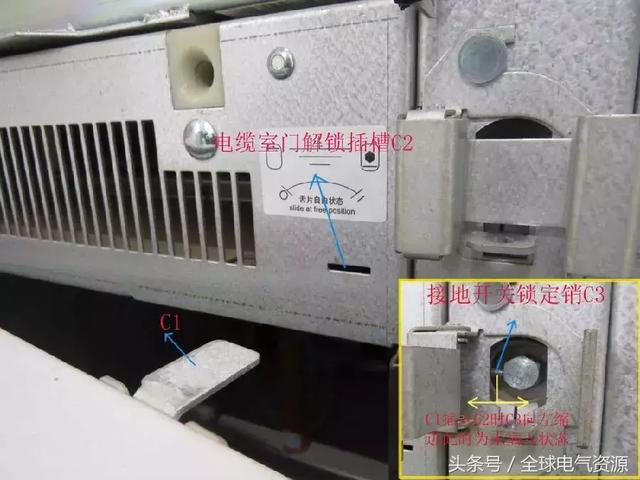

當電纜室門解鎖插入式C1并插入插槽C2時，接地開關鎖銷C3向左側縮回并隱藏，這樣接地操作桿可以插入接地刀操作孔并允許操作。

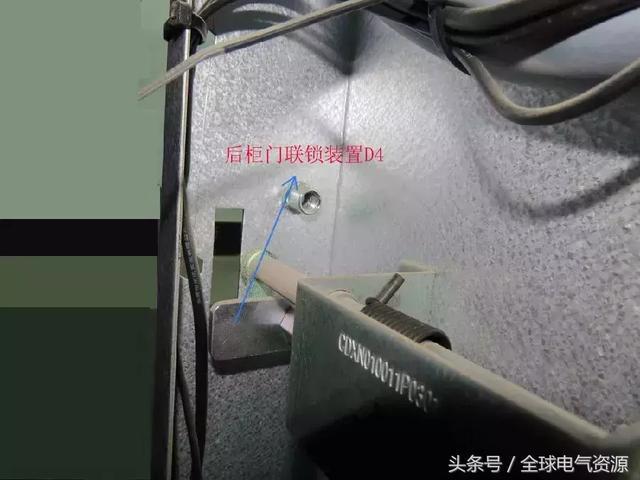

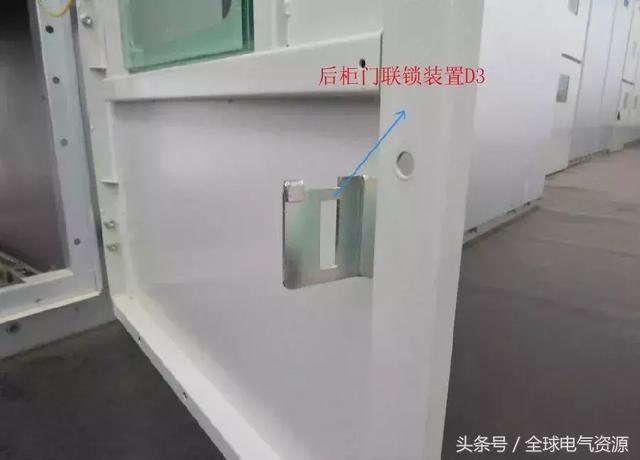

鎖定4:當接地開關打開時，電纜室門和機柜后門不能打開。

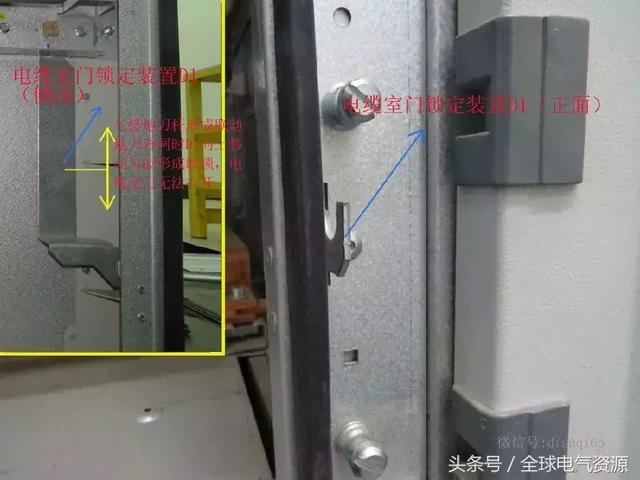

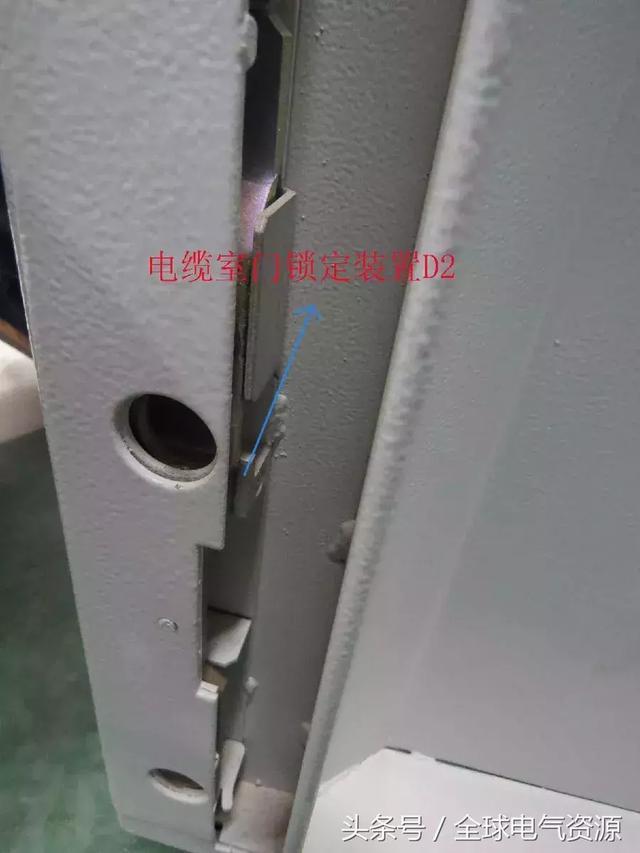

如圖所示，當接地開關打開時，電纜室門鎖裝置D1向下移動，與電纜室門板上的D2扣合，防止電纜室門打開。后柜門的原因與此類似。D3和D4互鎖，后柜門無法打開。接地開關關閉后，柜門才能打開。

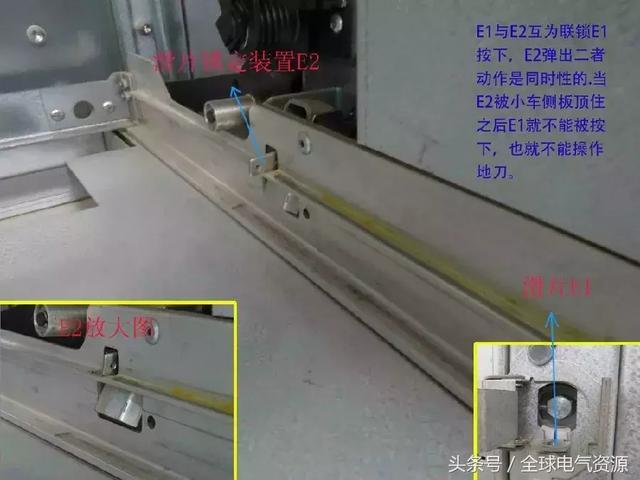

閉鎖5:接地開關只能在手車“測試/隔離”或接出開關柜時接通。

如圖所示，僅當手車處于測試/隔離位置或拉出時，手車側板不會阻止鎖定裝置E2彈出。當E2彈出時，可以按下滑片，操作接地開關。

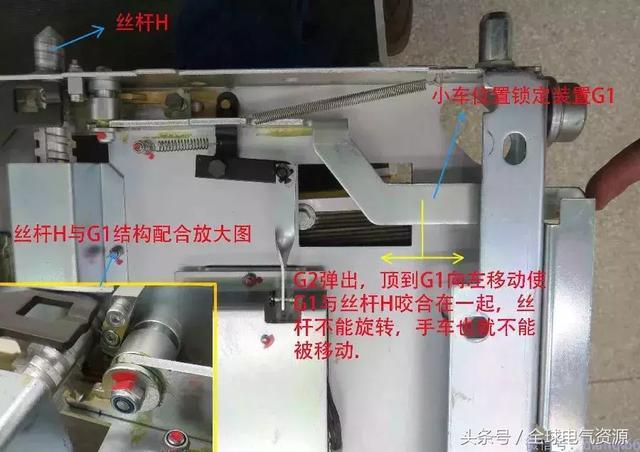

閉鎖6:當接地開關閉合時，手車不能從“測試/隔離”位置移動到操作位置。

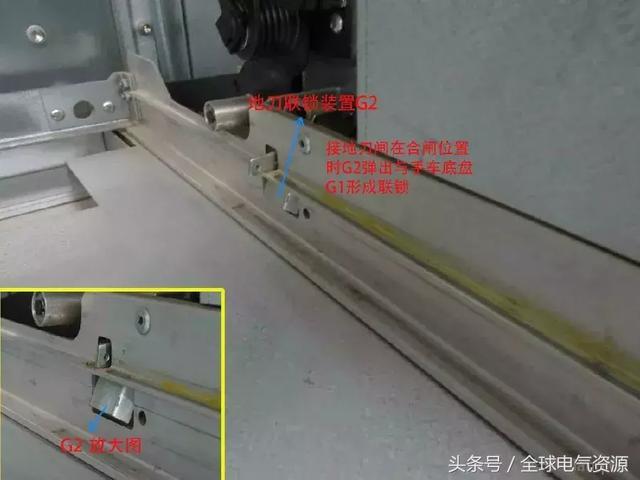

如圖所示，當接地開關處于閉合位置時，G2處于彈出狀態并移動到G1，G1移動到右側。當螺桿H稍微轉動時，螺桿和G1會卡在一起，導致螺桿H不能轉動，手車不能移動。
