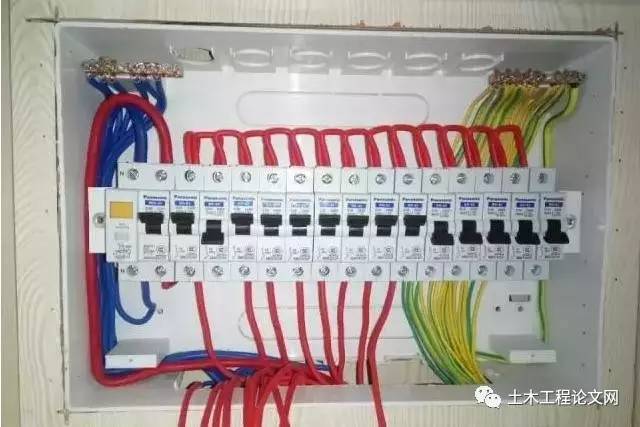

以下客戶箱中有多少空氣開關和漏電保護器？你看到了嗎？

配電箱

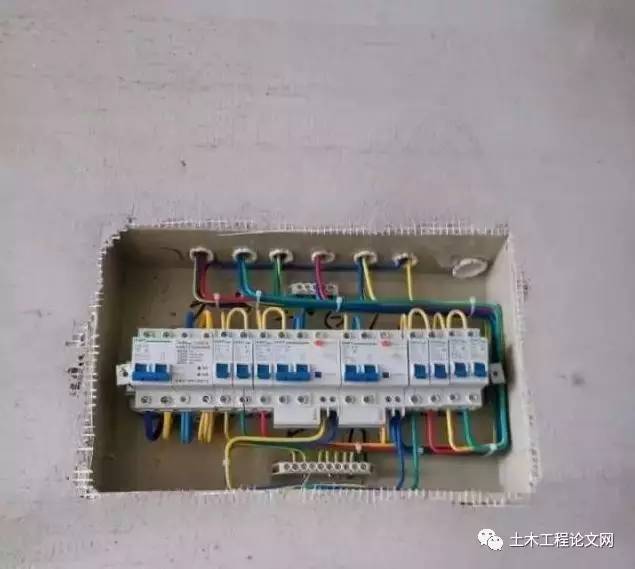

用戶框基本上是一個燈線。下面基本上是插座！因?yàn)榍度霑r(shí)間早！開關和燈管向下插入！

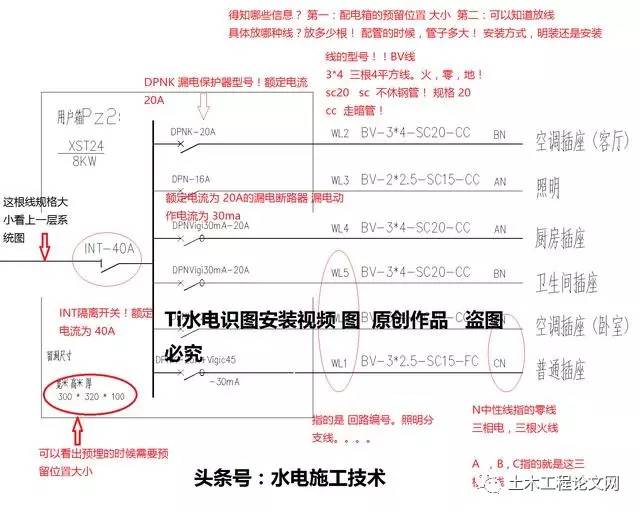

讓我們看看下面的用戶盒系統圖！！我們能從系統圖中得到什么信息？？

首先，可以看到安裝模式被隱藏或暴露。

第二:要嵌入的管道的尺寸！

第三:第二個嵌入式插槽的大小配電箱??！

第四:線型號:銅單芯線或銅多芯線

第五:放線時導線的尺寸:4平方，2.5平方

第六:放線時的線數

第七:配電箱內部漏電保護器或空氣開關的額定電流！當我們做配電箱時，我們需要看系統圖??！

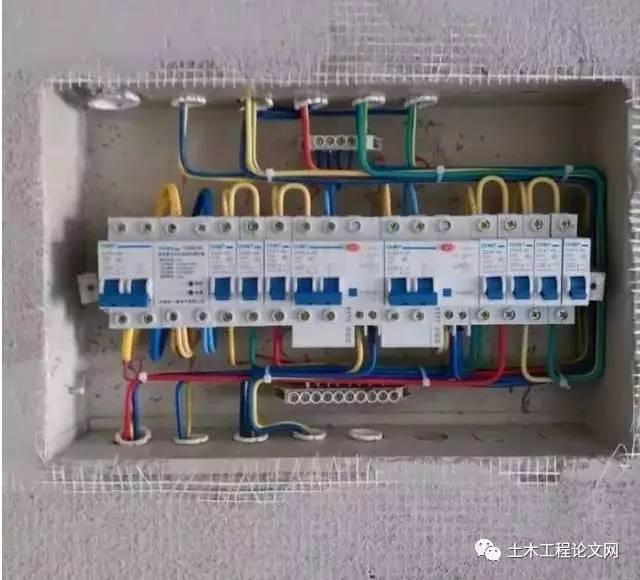

下圖配電箱內部帶漏電保護器和空氣開關！作為水管工。每個人都應該知道它的額定電流是不同的！因此，在安裝保護器時，我們應該確定在每個電路中安裝保護器時的額定電流。否則。已安裝未安裝！

前面的問題留給每個人！看看圖中有多少漏電保護器和空氣開關?。。∧膫€(gè)噴霧會傷害到對方！
