配電箱是指將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內，或根據電氣接線要求安裝在屏幕上，形成一個低壓配電箱。以下是對2+接線圖以及如何安裝2+的介紹。

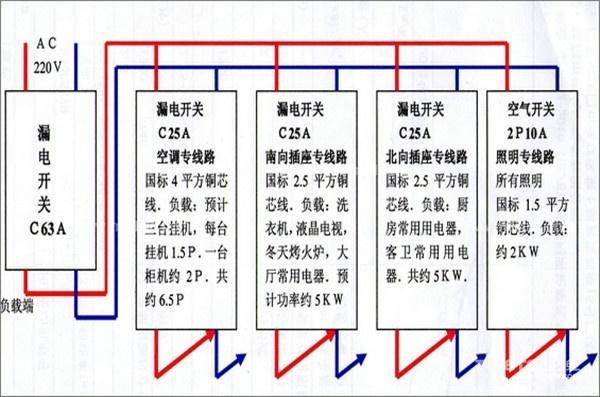

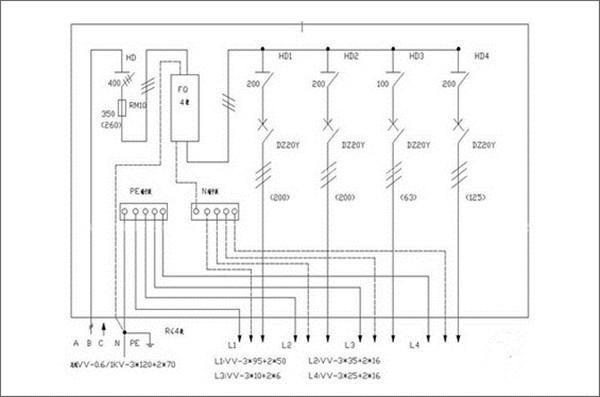

一、系列配電箱接線圖

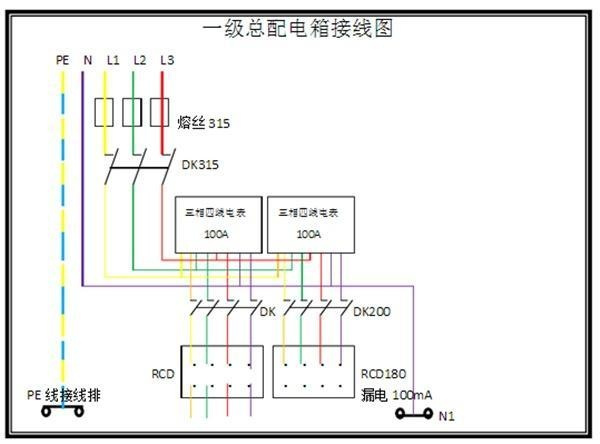

第二，1級配電箱接線圖

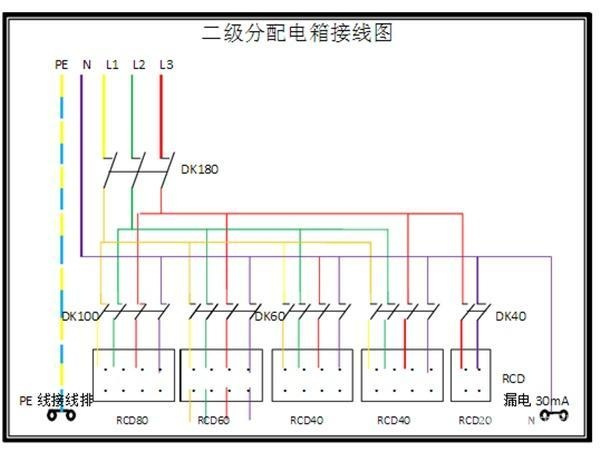

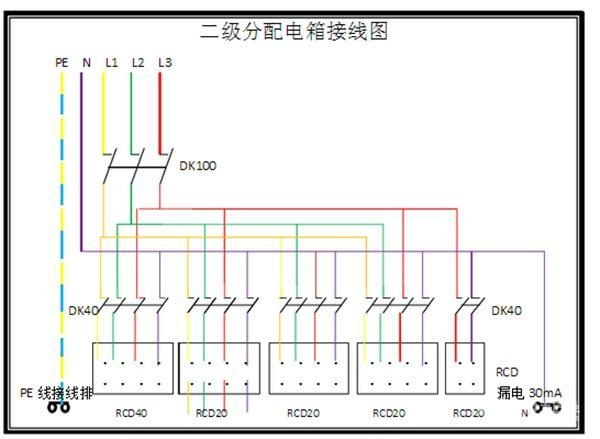

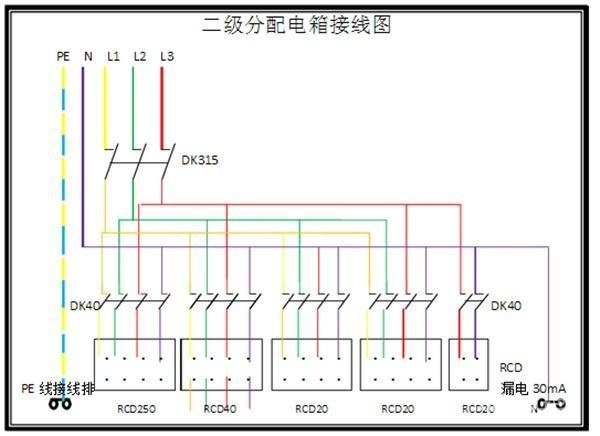

三級和二級配電箱接線圖

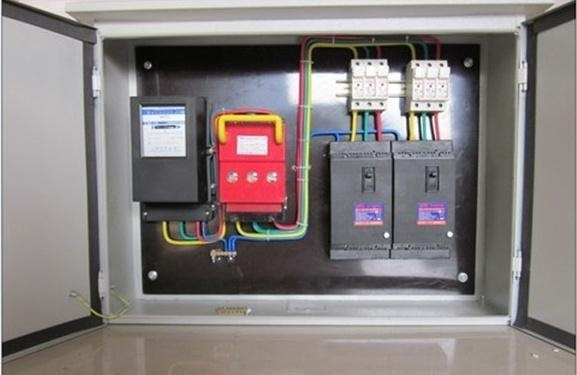

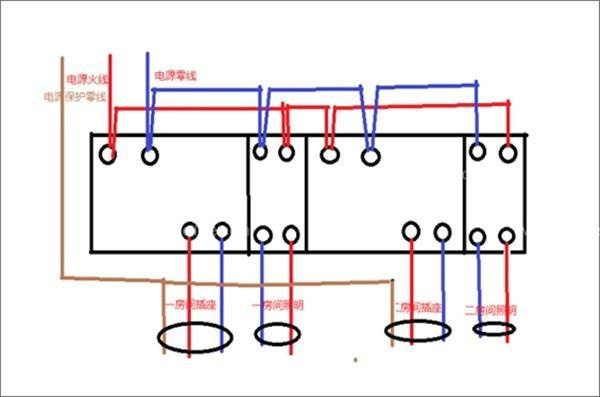

四.主頁配電箱安裝

1、家庭配電箱分為金屬外殼和塑料外殼兩種，有明式和暗式兩種，盒子必須完好無損。

2、家庭配電箱接線母線箱內應分別設置零線、保護接地線、相線，并要完好，絕緣良好。

3.空氣開關的安裝支架應光滑無阻礙，并有足夠的空間。

主頁配電箱安裝點有:

1、家庭配電箱應安裝在干燥、通風的地方，且無阻礙，使用方便。

2、族配電箱配電箱不應安裝得太高，一般安裝標高為1.8米，以便操作

3、進配電箱電管道必須用鎖緊螺母固定。

4.如果族配電箱配電箱需要打開孔，孔的邊緣必須平滑。

5.配電箱嵌入墻體時，應垂直水平，邊緣留有6mm的縫隙。

6.配電箱接線應整齊有序，端子螺絲必須擰緊。

7、每圈進線必須有足夠的長度，不得有接頭。

8.安裝后，請注明每個電路的使用名稱。

9.安裝后，住戶必須清理2+中的殘留物。

以上描述了配電箱的接線圖以及如何安裝配電箱的接線圖，讓我們安全快速地安裝它。

讀完之后，如果對每個人都有幫助，請轉發并收集更多，這樣更多的人可以學到這些專業知識。謝謝您們。
